PS鼠绘基础理论知识之透视篇(2)

2、透视变化的基本规律

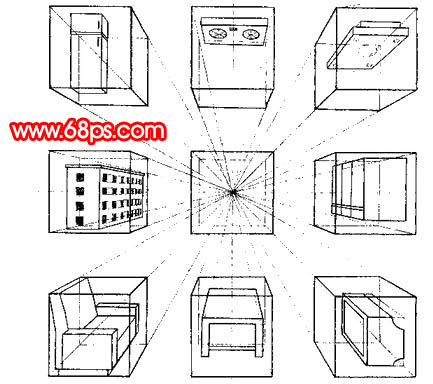

【平行透视】 我们以立方体为例，当立方体的一个体面与画面平行，所产生的透视现象即为平行透视。 特征：立方体只有一个消失点，即主点，立方体与画面平行的线没有透视变化，与画面垂直的线都消失于主点。那么视点位置不同，立方体的平行透视有9种形态（如图1）

现实生活中我们所常见的典型平行透视：

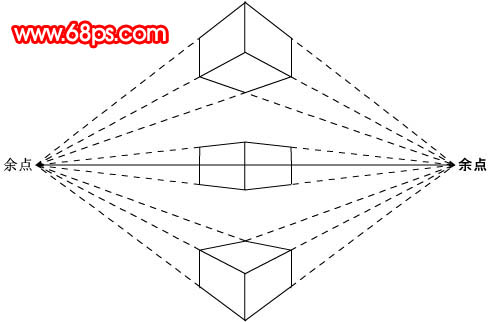

【成角透视】 当立方体二个体面与地面平行，其他体面与画面成一定角度时，所产生的透视即为成角透视。 特征：一是立方体的任何一个体面都失去原有的正方形特征，产生透视缩形变化。二是立方体不同方向的三组结构线中，与地平面垂直的仍然垂直，与画面呈一定角度的两组线分别向左、右两个方向汇集，消失于两个余点（如图2）。

现实生活中我们所常见的典型成角透视：

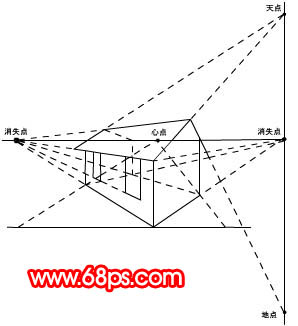

【倾斜透视】 倾斜透视有两种情况，一是物体自身存在倾斜面，比如楼梯、房顶、斜坡等等，即产生倾斜透视，二是因视点太高或太低，产生俯视倾斜透视或仰视倾斜透视。 倾斜透视特征：与画面和地平面都成倾斜的面，有向上倾斜和向下倾斜。向上的倾斜线向视平线上方汇集，消失于天点；向下的倾斜线向视平线下方汇集，消失于地点。天点和地点均在灭点的垂直线上（如图3-a）

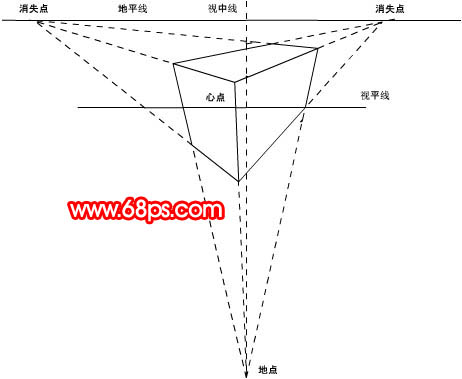

俯视倾斜透视的特征：所画物象在视平线以下，呈现上大下小的透视缩形，原来垂直于地平面的线变成倾斜，并向地点汇集消失，原来向视平线汇集消失的变线向天点汇集消失（如图3-b-1）

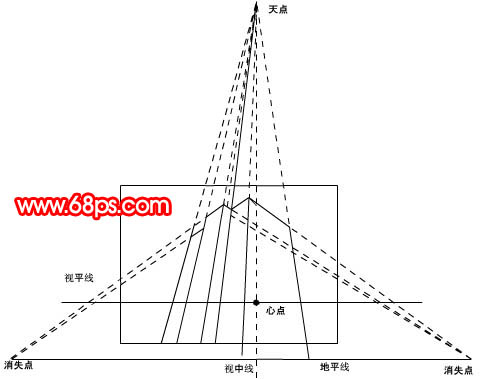

仰视倾斜透视的特征：所画物象在视平线以上，呈现上小下大的透视缩形，垂直于地平面的线变成倾斜，并向天点汇集消失（图3-b-2）
